一直引领科技潮流的蓝色巨人IBM今天又宣布了一项重大成果，昵称“Holey Optochip”的光芯片原型，第一次达到了1Tbps的超高数据传输速率。

这一惊人速度比当今的并行光传输快了足足八倍，形象地说一秒钟就下载500部高清电影，或者一个小时左右发送整座美国国会图书馆，或者让十万人同时享受10Mb宽带上网。

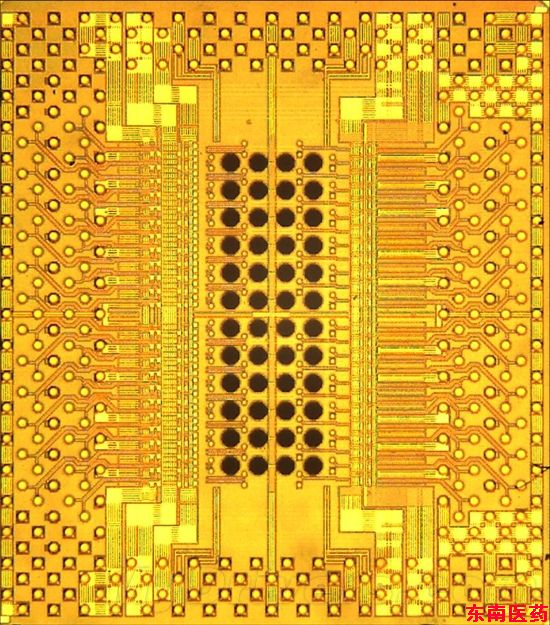

利用独特的技术，Holey Optochip在一块标准的90nm CMOS硅工艺、5.8×5.2毫米面积的芯片上钻了48个“孔”，或者说是48个光通道(optical vias)，从而构成24个接收器通道和24个发射器通道，可以通过芯片背部进行光学传输，最终得到了这个超级紧凑、高性能、低能效的光学模块，或者说是一个光收发机。

Holey Optochip在功耗方面也创造了新纪录，整个收发器还不到5W，一百瓦灯泡就能支撑20个了，非常符合绿色计算的目标，也能让企业在执行大型应用的同时很好地控制能源消耗。

IBM还在完工的CMOS晶圆上使用了非常简单的后期处理技术，所用设备和工艺也都是当今标准配置，使得晶圆利用率非常高。

至于何时能够投入商用，im并没有给出确切的时间表，但估计怎么也得十年左右。

IBM同时还公布了另外一项成就：有史以来最高效的两条光学链接。借助创新的接收器设计，一个完整的单通道VCSEL链接传输速度可达15Gbps，同时功耗仅为20mW，第一次从实际上证明光学互联能够满足2020年ExaScale百亿亿级别超级计算机的需要，而且这种链接还有很高的容错率。

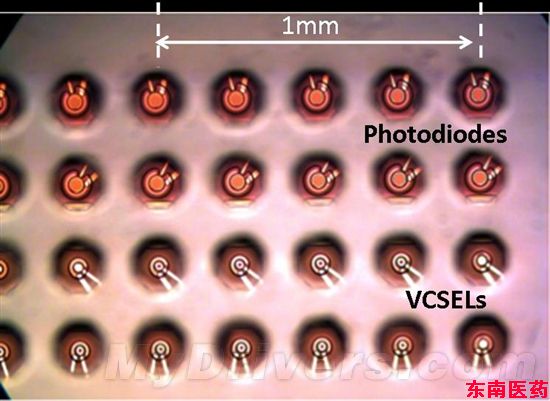

背面显微照片：垂直腔面发射激光器(VCSEL)、光电二极管阵列、倒焊芯片
